RESISTOMAT 2411 di burster garantisce il 100% di isolamento
burster presenta RESISTOMAT 2411, una soluzione di misura completamente automatica della resistenza di isolamento su celle tonde ideale per i sistemi di batterie HV per autoveicoli, che devono rispondere a rigidi controlli di sicurezza.
Nei sistemi di batterie HV per autoveicoli è assolutamente essenziale garantire il 100% di isolamento tra i componenti che trasportano corrente ed energia come celle, pacchi di celle e moduli celle, nonché sul telaio del veicolo o sui collegamenti a terra. In caso contrario esiste un potenziale pericolo per le persone e per l’auto (pericolo di incendio), per esempio un rischio di danni a materiali e perdita di beni a causa delle correnti di dispersione flottanti. Durante una procedura di ispezione e test di fine linea (EOL) su un’unità ad alta tensione da 400 V in stato diseccitato, la resistenza di isolamento tra ogni singolo polo di una cella rotonda e un punto di prova sull’alloggiamento deve essere misurata rapidamente, in modo preciso e completamente automatico, insieme ad altre caratteristiche. I valori misurati e i dati risultanti devono essere trasmessi a un sistema di controllo.
La soluzione a questa esigenza di misura è il nuovo strumento di misura della resistenza di isolamento RESISTOMAT 2411 burster che viene collegato in modo affidabile meccanicamente ed elettricamente alle rispettive superfici di contatto (polo della batteria, testa della vite dell’alloggiamento metallicamente conduttivo) tramite un cilindro di alimentazione pneumatico e perni di contatto Kelvin adattati. L’anodo è portato a contatto con i capicorda saldati al laser e con una pressione di contatto adeguata a prevenire in modo affidabile misurazioni errate, per esempio, a causa di residui di sporco o strati di ossidazione.
Come funziona la misurazione

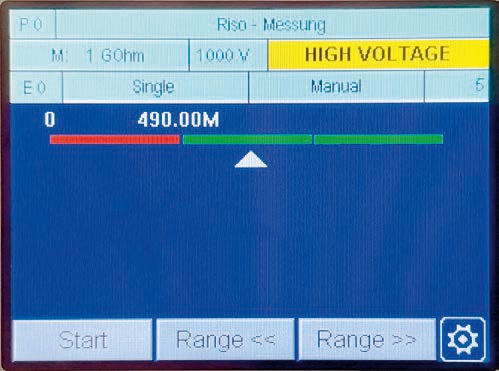

Quando inizia la misura, al campione da testare viene applicata una tensione di prova di 1.000 V. I parametri memorizzati nel programma, sia per la sequenza che per il tipo di misura, sono ottimizzati per ottenere un tempo minimo di misurazione e di valutazione. Viene impostato per esempio un valore limite minimo di 490 MΩ. Tutti i valori di isolamento inferiori a 490 MΩ vengono valutati come NOK. Per scaricare in modo rapido e sicuro eventuali capacità parassite presenti sulla cella, causate ad esempio dal materiale isolante sulla superficie, viene impostato nel RESISTOMAT 2411 un tempo di scarica minimo di 2 ms. In pochi millisecondi il valore misurato e il risultato della misura vengono visualizzati e trasferiti ciclicamente al controllore tramite PROFINET. I cavi rotti vengono rilevati immediatamente e un messaggio di errore viene inoltrato al sistema di controllo.
In breve le caratteristiche principali del RESISTOMAT 2411 sono: range di misura da 0…100 mohm a 0…100 Gohm, tempo di misura da 10 ms, accuratezza di misura da 0,1% del valore misurato, tensioni di prova da 10 VDC a 1.000 VDC in step da 1 V, misura di tensione da 0 a ±8 VDC.
