Misurare velocità e lunghezza senza contatto

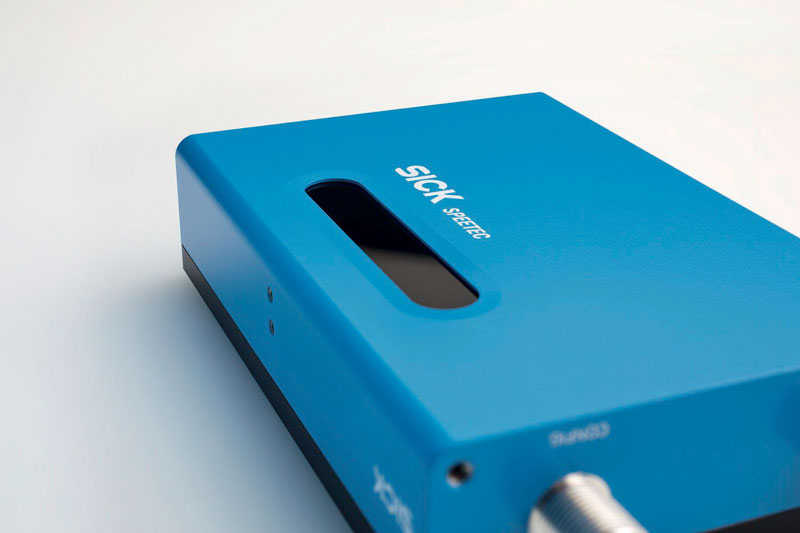

Misurare velocità e lunghezza di oggetti in movimento con una tecnologia che consente di effettuare misurazioni direttamente sulla superficie del materiale qualsiasi sia il suo colore o riflettente, senza contatto. SICK affronta questa sfida con SPEETEC, il sensore di movimento in grado di misurare i materiali più disparati, su nastro, in continuo e start & stop con una precisione
di pochi micrometri.

Per superfici sensibili, morbide o lisce, i clienti dei settori della Factory Automation o della Logistica richiedono la possibilità di effettuare una misurazione senza contatto, di lunghezza, velocità e posizione di nastri continui e start & stop. La scansione ottica evita danni o impurità, aumentando così la qualità del prodotto. SPEETEC offre oggi l’opportunità di effettuare misurazioni esenti da slittamento, senza elementi di misurazione o marcatura e senza usura degli elementi di misura a contatto. Materiali che causano usura, adesione o abrasione alle soluzioni di misurazione, come encoder a ruota metrica, e ne compromettono funzioni e durata, possono essere misurati con SPEETEC con processi sicuri e precisi.

Principio di misura sicuro e molto preciso

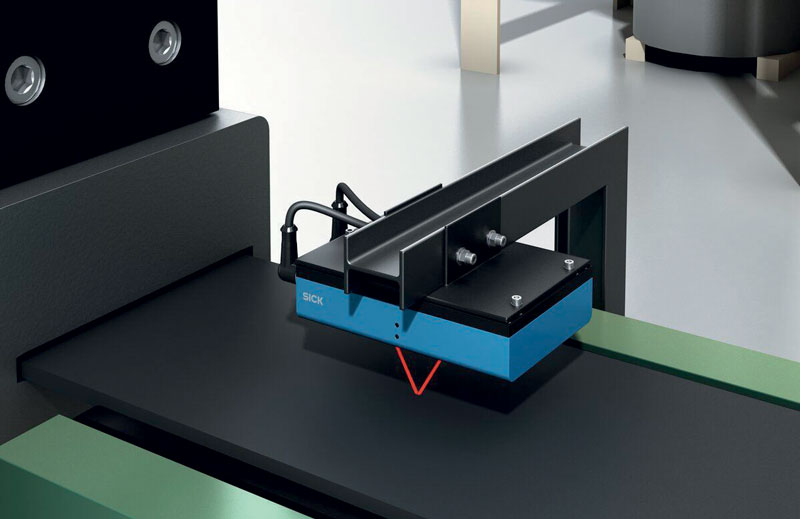

SPEETEC è equipaggiato con laser di classe 1, che offre un’alternativa ai più costosi velocimetri laser e alle ugualmente costose misure protettive corrispondenti. La misurazione senza contatto avviene sfruttando l’effetto Doppler e fino a una velocità pari a 10 m/s. Due emettitori laser creano una doppia triangolazione ottica allineata alla direzione dell’oggetto di cui misurare il movimento. Poiché entrambi gli emettitori operano in modo indipendente l’uno dall’altro, è possibile compensare eventuali tolleranze di montaggio e oscillazioni della superficie, per esempio nel caso di superfici ondulate. Tutte le misurazioni avvengono con precisione elevata: nel caso di una risoluzione di 4 µm, la precisione relativa alla lunghezza di un oggetto di un metro è di un millimetro. In questo caso, la ripetibilità è specificata con mezzo millimetro. I valori misurati vengono trasferiti sotto forma di onde quadre, attraverso interfacce TTL o HTL, diffuse nel mondo dell’encoder e che favoriscono la semplicità d’integrazione.

Maggiore produttività e protezione delle risorse

Con SPEETEC è possibile rilevare lunghezza, velocità e posizione in movimenti lineari anche nel caso di movimenti alterni, misurandone anche la velocità.
Questo sensore consente di risparmiare delle risorse, anche nel caso della misurazione di velocità di prodotti non continui, ad esempio scatole o segmenti di produzione. Inoltre, con SPEETEC è possibile misurare in modo affidabile anche pezzi singoli, laddove i velocimetri necessitano spesso di diversi metri di materiale. La robusta custodia è concepita per un impiego duraturo. La sua forma e le dimensioni compatte caratterizzano il design di alta qualità e ne consentono l’integrazione anche in spazi ristretti. La lente ottica allungata e i bordi lisci indicano la misura e la direzione di montaggio: caratteristiche che hanno convinto la giuria dell’iF Design Awards: SPEETEC ha ottenuto l’iF Design Award 2020 nella categoria “Prodotto”. l
