Precisione e flessibilità con gli assi lineari

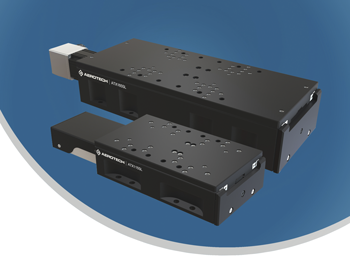

Con lunghezze di corsa fino a 250 mm, cuscinetti a rulli incrociati anti-creep, e un encoder lineare opzionale montato al centro per il feedback diretto della posizione, le caratteristiche e opzioni degli assi di posizionamento lineare serie ATX di Aerotech ne consentono l’agevole integrazione nelle macchine più grandi così come l’uso come assi di posizionamento stand-alone.

di Andrea Baty

Gli assi lineari serie ATX di Aerotech combinano le prestazioni di un posizionatore con cuscinetti a rulli incrociati di elevata precisione con la praticità e la semplicità di un azionamento con viti a sfere. Le elevate prestazioni di motion, unite alla varietà di opzioni e caratteristiche avanzate rendono la serie ATX la scelta ottimale nel caso di applicazioni di fascia alta che richiedono prestazioni elevate.

Prestazioni di motion superiori
Caratterizzata da cuscinetti a rulli incrociati anti-creep e da una vite a sfere rettificata con passo finissimo, la serie ATX vanta eccellenti prestazioni geometriche e un errore angolare di movimento minimo. Con una corsa nominale fino a 250 mm, questi assi lineari consentono step incrementali ridottissimi e una stabilità di posizionamento superiore rispetto ad altri assi con vite a ricircolo di sfere. Ciò rende la serie ATX ideale per molte applicazioni con requisiti di elevata precisione come il posizionamento verticale di sensori e telecamere, la messa a fuoco di ottiche, le applicazioni di misura e manipolazione all’interno di linee.

Opzione con encoder lineare integrato
Gli assi ATX offrono, come opzione, un encoder lineare integrato montato al centro per fornire una misura della posizione diretta sul carrello mobile dell’asse. Gli effetti tipici del gioco comunemente associati agli azionamenti a vite sono eliminati utilizzando l’encoder lineare come dispositivo di feedback della posizione. Le applicazioni che richiedono le massime prestazioni di precisione del punto di lavoro traggono grandi benefici dall’encoder lineare diretto. Sono disponibili opzioni con segnali d’uscita incrementale (1 Vpp e TTL digitale) o assoluto.

Flessibilità di progettazione e integrazione
La serie ATX è stata progettata con una varietà di caratteristiche e opzioni che ne consentono la facile integrazione in sottosistemi o macchine più grandi, o l’uso come asse di posizionamento stand-alone.
Gli assi possono essere montati su tavole ottiche con misure sia metriche che imperiali. Anche l’interfaccia di fissaggio del carrello mobile, molto versatile, consente il montaggio di altri assi di posizionamento e dispositivi. Sono disponibili servomotori brushless e slotless, con o senza freno di stazionamento, oltre a motori passo- passo.
Inoltre la serie ATX può essere dotata di un kit opzionale per il rinvio del comando motore per ridurre la lunghezza complessiva dell’asse. Ciò è utile, in particolare, nelle applicazioni con assi verticali dove lo spazio è limitato. L’asse può essere offerto anche in versioni per vuoto o camere bianche.

Un’opzione speciale per mitigare gli errori termici
Le variazioni di temperatura e gli effetti termici sono le cause di errore più deleterie nelle macchine di precisione e gli azionamenti a vite ne sono particolarmente suscettibili.
Tutti gli assi della serie ATX sono disponibili con l’esclusiva opzione ThermoComp® di Aerotech, una soluzione integrata per la compensazione degli errori termici che fornisce posizionamenti accurati e affidabili anche in caso di fluttuazioni della temperatura. L’opzione protegge l’asse dagli effetti di tali variazioni, e dal surriscaldamento dovuto all’attrito, garantendo stabilità nel processo anche in condizioni ambientali estreme.
